Descrição

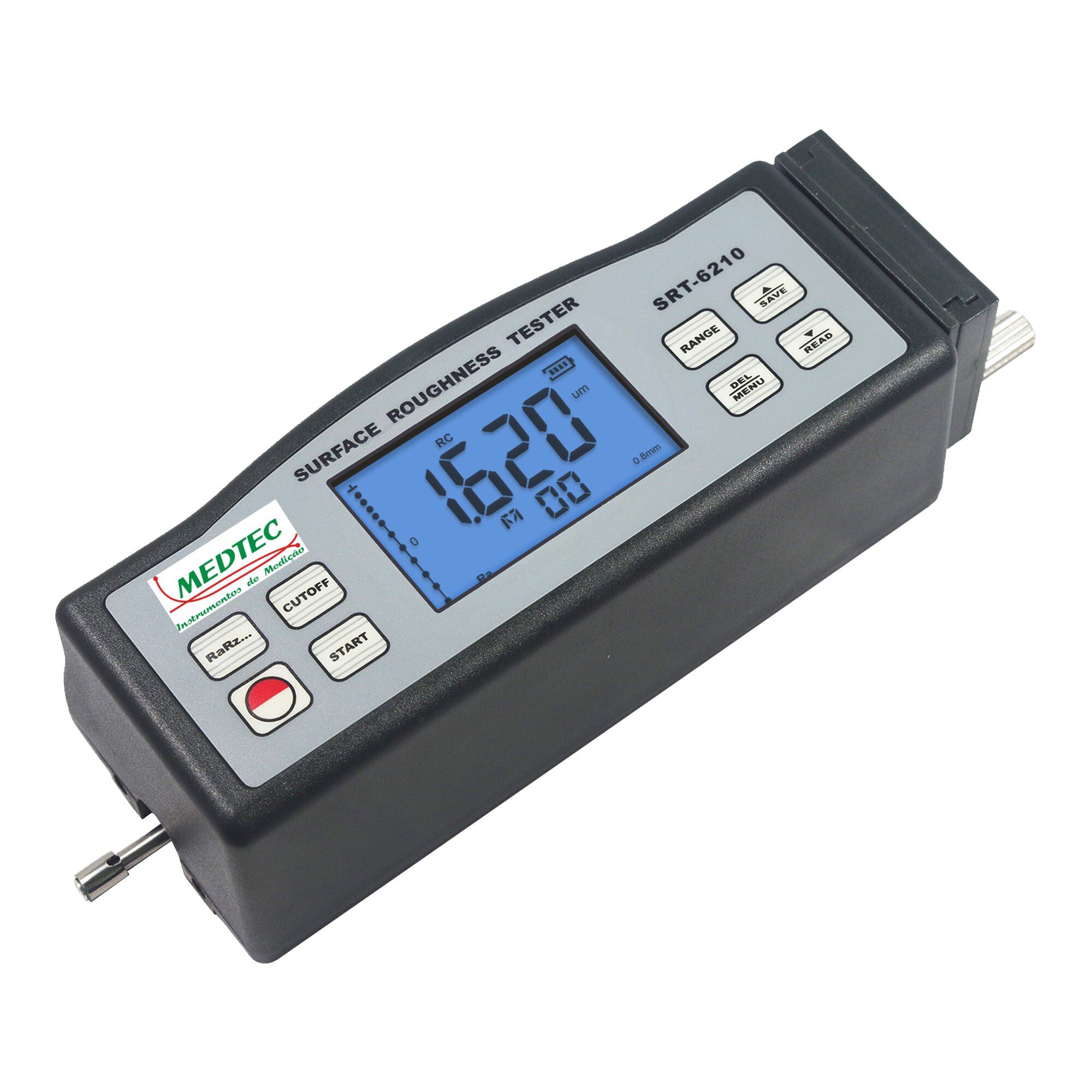

Rugosímetro Digital Parâmetros Ra Rz Rq Rt

O Rugosímetro Digital Parâmetros Ra Rz Rq Rt, e amplamente utilizado no local de produção para medir a aspereza da superfície de várias peças processadas por máquinas.

Ao medir a rugosidade de uma superfície, o sensor é colocado na superfície e, em seguida, desliza uniformemente ao longo da superfície, acionando o mecanismo dentro do testador.

O sensor obtém a aspereza da superfície pela sonda integrada. Esta rugosidade provoca o deslocamento da sonda, o que resulta na alteração da quantidade indutiva de bobinas de indução, de modo a gerar um sinal analógico, que é proporcional à rugosidade da superfície na extremidade de saída do retificador sensível à fase.

O DSP exclusivo processa e calcula e depois envia os resultados da medição no LCD.

CARACTERÍSTICAS:
Compatível com quatro padrões de ISO, DIN, ANSI e JIS.
Medição de múltiplos parâmetros: Ra, Rz, Rq, Rt.
Sensor de indutância altamente sofisticado.
Quatro métodos de filtragem de onda: RC, PC-RC, GAUSS e D-P.
Bateria recarregável de iões de lítio incorporada e circuito de controlo com alta capacidade.
Pequeno em tamanho, leve e fácil de usar.
Desligamento manual ou automático.
Memória de armazenamento, para 7 grupos de resultados, armazenando as medição e condições de medição, para uso posterior ou baixar para o PC (Emissão de relatório).
Conversão Métrica / Imperial.
Saída via Bluetooth/USB.

ESPECIFICAÇÕES:
Padrões: GB / T6062, ISO4287, DIN4768, JIS B, ANSI46.1
Parâmetros: Ra, Rq, Rz, Rt
Faixa de medição: Ra, Rq: 0,005 ~ 16,00 micra Rz, Rt: 0,020 ~ 160,0 micra
/0.020 ~ 629.9 µinch / 0.078 × 6299 µinch
Precisão: << ± 10%
Flutuação do Valor de Exibição: << 6%
Resolução: 0,001 / 0,01 / 0,1
Sensor: Raio do pino de sonda 5µm
Material do pino de sonda: Diamante
Força de Medição da Sonda: 4mN (0.4gf)
Ângulo da sonda: 90º
Raio Vertical da Cabeça Guia: 48 mm
Curso Máximo de Condução: 17,5 mm / 0,7 pol.
Comprimento de corte (l): 0,25 mm, 0,8 mm, 2,5 mm
Velocidade de condução:
Amostragem:
– Quando Comprimento = 0,25 mm, Vt = 0,135 mm / s
– Quando comprimento = 0,8 mm, Vt = 0,5 mm / s
– Quando comprimento = 2,5 mm, Vt = 1 mm / s
Retornando: Vt = 1 mm / s
Perfil Filtro Digital: RC, PC-RC, GAUSS, D-P
Comprimento de Avaliação: 1 ~ 5L
Memória: 7 grupos de armazenamento.
Conexão com PC: através de adaptador Bluetooth.
Condições de funcionamento: Temp: 0 ~ 50ºC umidade: <80% RH
Fonte de energia: Bateria Recarregável Li-ion Bulit-in
Dimensões: 140 x 52 x 48 mm
Peso: 420 g.

Itens que Acompanha o Rugosímetro Digital Parâmetros Ra, Rz, Rq, Rt
Unidade principal, Adaptador Bluetooth com Software, Placa de amostra padrão SSP-100, Sensor Padrão SSP-100, Chave de fenda pequena, Adaptador de energia, Estojo de transporte (B09), Manual de operações.

ACESSÓRIOS OPCIONAIS:
Haste de Extensão SER-150
Ranhura Stylus SRP-110
Sonda de Curvatura SRP-120

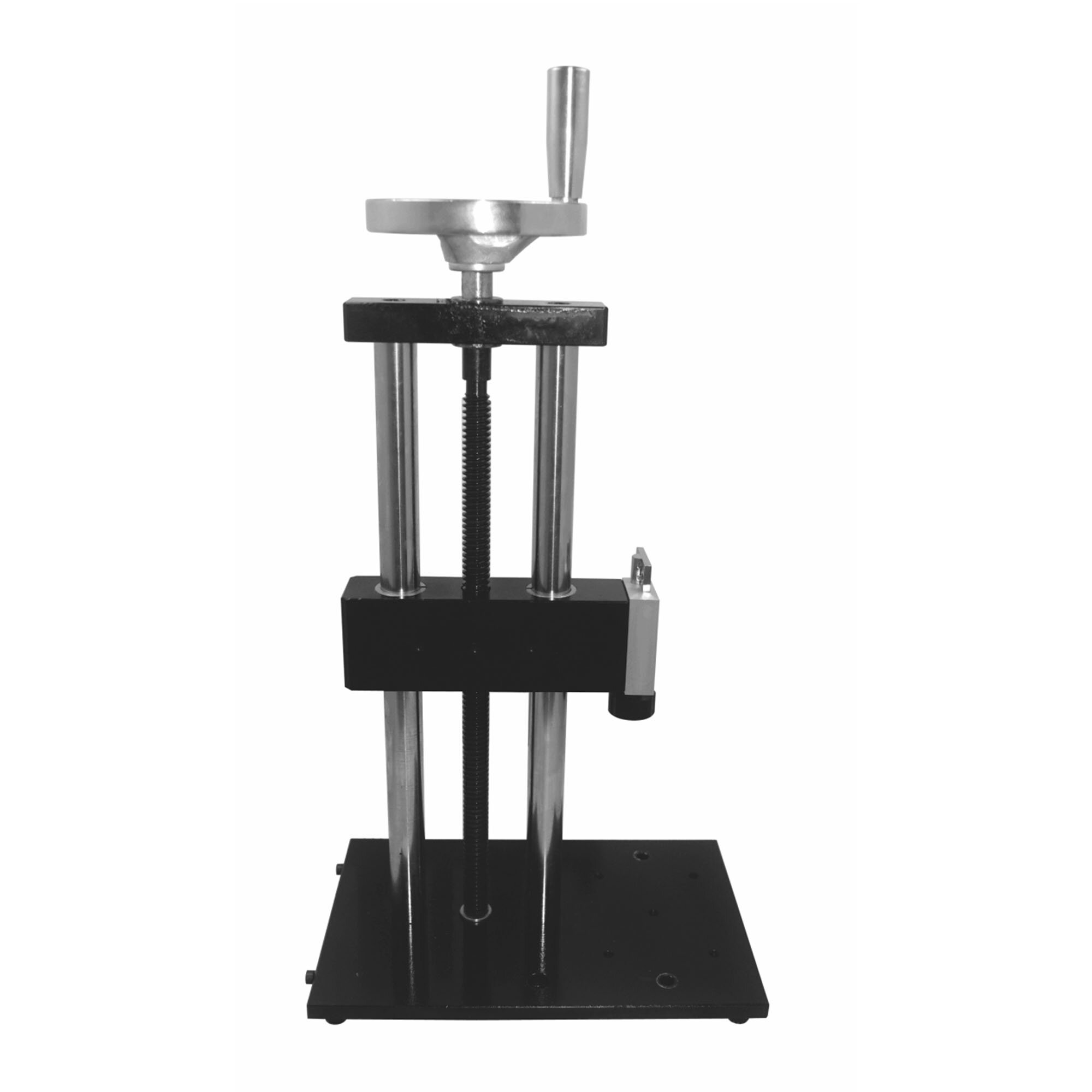

Suporte de Medição SRS-1
